03-卷积神经网络

什么是卷积神经网络

卷积神经网络(Convolutional Neural Network，CNN or ConvNet)是一种具有局部连接、权值共享等特点的深层前馈神经网络，目前在图像和视频分析领域取得了显著的成功，是目前应用最为广泛的模型之一。

卷积神经网络

卷积与池化是卷积神经网络中的两个核心操作，大多数的神经网络结构都是将它们组合而得到的。

信号处理中的卷积

来源：卷积一词是来自于信号处理领域，是一项广泛应用于信号处理，图像处理以及其他工程科学领域的技术。

典型应用：针对某个线性时不变的系统，给定输入信号$f(\tau)$和系统响应$g(\tau)$，求系统的输出。

数学定义：

(f∗g)(t)=∫−∞∞f(ξ)g(t−τ)dτ(f*g)(t) = \int_{-\infty}^{\infty}f(\xi)g(t-\tau)d\tau

含义：函数$g(\tau)$经过翻转和平移$t$后，得到$g(t-\tau)$，再求与函数$f(\tau)$乘积的积分。

image-20210228153530879

图像中的卷积

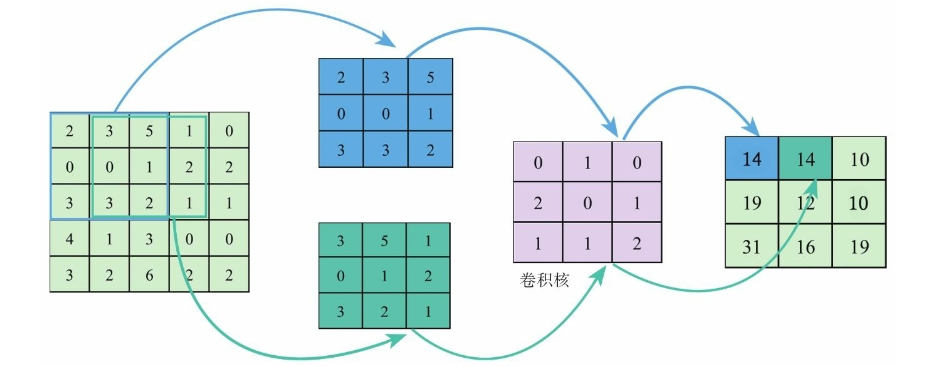

接下来以图像为例来直观地理解卷积，计算机中的图像通常都是按照像素点以离散的形式存储的，可以用一个二维或者三维的矩阵来表示。

假设对于一个二维的图像$X \in R^{H\times W}$，卷积核为$G\in R^{k\times k}$，通常$k$为奇数，二维离散卷积的计算方式如下：

Ym,n=∑i=−∣k2∣k2∑j=−∣k2∣k2Xm−i,n−jGi,jY_{m,n} = \sum\limits_{i=-|\frac{k}{2}|}^{\frac{k}{2}} \sum\limits_{j=-|\frac{k}{2}|}^{\frac{k}{2}} X_{m-i,n-j} G_{i,j}


import torch

def corr2d(X,K):
    h,w = K.shape
    m,n = X.shape

    Y = torch.zeros((m-h+1,n-w+1))
    for i in range(Y.shape[0]):
        for j in range(Y.shape[1]):
            Y[i,j] = (X[i:i+h,j:j+w]*K).sum()
    return Y


X = torch.tensor([[0, 1, 2], [3, 4, 5], [6, 7, 8]])
K = torch.tensor([[0, 1], [2, 3]])
corr2d(X,K)

直观理解上述卷积过程：先将卷积核选择$180^。$，然后在输入中的对应位置去除一个大小为$k \times k $的区域，得到对应位置的输出。

在传统的图像处理中，卷积核通常是人为设定的，不同的卷积核可以提取输入中的某种特征，得到不同的输出。如下展示了两种不同的卷积核Sobel和Laplacian，它们都可以用于提取图像的边缘，但Laplacian是一个二阶的算子，而Sobel是一个一阶的算子，因此应用它们得到的边缘检测效果有明显的差异。也就是说，不同的卷积核可以提取到不一样的特征。

image-20210228154726025

二维卷积层

二维卷积层将输入和卷积核做互相关运算，并加上一个标量偏差来得到输出。卷积层的模型参数包括了卷积核和标量偏差。在训练模型的时候，通常我们先对卷积核随机初始化，然后不断迭代卷积核和偏差。

class Conv2D(torch.nn.Module):

    def __init__(self,kernel_size):
        super(Conv2D,self).__init__()
        self.weight = torch.nn.Parameter(torch.randn(kernel_size))
        self.bias = torch.nn.Parameter(torch.randn(1))

    def forward(self,x):
        return corr2d(x,self.weight) + self.bias

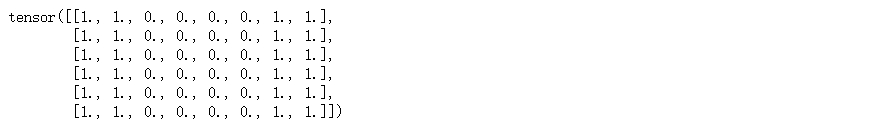

一个卷积层的简单应用（1）：检测图像中物体的边缘，即找到像素变化的位置。首先我们构造一张6×8的图像（即高和宽分别为6像素和8像素的图像）。它中间4列为黑（0），其余为白（1）。

X = torch.ones(6, 8)
X[:, 2:6] = 0
X
image-20210228162711113

然后构造一个卷积核，进行计算，可以看出，我们将从白到黑的边缘和从黑到白的边缘分别检测成了1和-1。其余部分的输出全是0。：

K = torch.tensor([
    [1,-1]
])
Y = corr2d(X,K)
Y
image-20210228162837600

由此，可以看出，卷积层可通过重复使用卷积核有效地表征局部空间。

一个卷积层的简单应用（2）：使用物体边缘检测中的输入数据X和输出数据Y来学习构造的核数组K。首先构造一个卷积层，其卷积核将被初始化成随机数组。接下来在每一次迭代中，使用平方误差来比较Y和卷积层的输出，然后计算梯度来更新权重。

conv2d = Conv2D(kernel_size=(1,2))

step = 20
lr = 0.01
for i in range(step):
    Y_hat = conv2d(X)
    l = ((Y_hat - Y)**2).sum()
    l.backward()

    # 梯度下降
    conv2d.weight.data -= lr*conv2d.weight.grad
    conv2d.bias.data -= lr*conv2d.bias.grad

    # 梯度清零
    conv2d.weight.grad.zero_()
    conv2d.bias.grad.zero_()

    if (i + 1) % 5 == 0:
        print('Step %d, loss %.3f' % (i + 1, l.item()))
image-20210228163829256

卷积的意义

意义：在于可以将时域中复杂的卷积运算转换为频域中简单的相乘运算。

(f∗g)(t)⇔F(t)G(t)(f*g)(t) \Leftrightarrow F(t)G(t)

要理解卷积定理，还需要知道傅里叶变换。傅里叶变换是将时域中的数据转换到频域中的一种方法，它将函数分解为一系列不同频率的三角函数的叠加，可以将它理解为从另一个维度去观察数据。

卷积的特点

  • 局部连接：由于图像通常具有局部相关性，因此卷积计算每次只在与卷积核大小对应的区域进行，也就是说输入和输出是局部连接的。

  • 权值共享：在图像中，不同的区域使用相同的卷积核参数，这一方面减少了参数量，另一方面带来了平移不变性。平移不变性指的是不管输入如何平移，总能够得到相同的输出。

  • 层次化表演：卷积网络通过卷积层堆叠得到，每一层都是对前一层进行变换，提取的特征从低层次到高层次，逐渐变得抽象。

深度学习中的卷积操作

单通道卷积

  • 定义

Hm,n=∑i=−∣k2∣k2∑j=−∣k2∣k2Xm+i,n+jGi,jH_{m,n} = \sum\limits_{i=-|\frac{k}{2}|}^{\frac{k}{2}} \sum\limits_{j=-|\frac{k}{2}|}^{\frac{k}{2}} X_{m+i,n+j} G_{i,j}
image-20210228155907399
import torch

inputs = torch.Tensor([
    [3,4,6,5,7],
    [2,4,6,8,2],
    [1,6,7,8,4],
    [9,7,4,6,2],
    [3,7,5,4,1]
])

kernel = torch.Tensor([
    [1,2,3],
    [4,5,6],
    [7,8,9]
])

m,n = inputs.shape
mk,nk = kernel.shape
outputs = torch.zeros((m-mk+1,n-nk+1))
mo,no = outputs.shape

for i in range(mo):
    for j in range(no):
        outputs[i,j] = torch.mul(inputs[i:i+mk,j:j+nk],kernel).sum()

多通道卷积

设输入$X∈R^{H×W×C}$，C表示通道（channels）数，卷积核的长宽都为$k$。由于输入有多个通道，因此我们赋予每个通道一个$k×k$的卷积核，这些卷积核构成$G^{c'}∈R^{k×k×C}$，这样多通道卷积可以定义为：

Hm,n,c′=∑i=−∣k2∣k2∑j=−∣k2∣k2Xm+i,n+j⋅Gi,jc′H_{m,n,c^{'}} = \sum\limits_{i=-|\frac{k}{2}|}^{\frac{k}{2}} \sum\limits_{j=-|\frac{k}{2}|}^{\frac{k}{2}} X_{m+i,n+j}\cdot G^{c^{'}}_{i,j}

注意输出维度$H'=\frac{H+2p-k}{s}+1$，其中p为padding，s为步长。

import torch

in_channels,out_channels = 5,10
width, height = 100,100
kernel_size = 3
batch_size = 1

inputs = torch.randn(batch_size,in_channels,width,height)

conv_layer = torch.nn.Conv2d(in_channels,out_channels,
									kernel_size=kernel_size)

outputs = conv_layer(inputs)

print("inputs.shape = {};
	\noutputs.shape = {};
	\nconv_layer.weight.shape = {}".format(inputs.shape,
                                        outputs.shape,
                                        conv_layer.weight.shape))

特征图

经过一系列卷积对应相乘，求均值运算后，把一张完整的feature map填满。


feature map是每一个feature从原始图像中提取出来的“特征”。其中的值，越接近为1表示对应位置和feature的匹配越完整，越是接近-1，表示对应位置和feature的反面匹配越完整，而值接近0的表示对应位置没有任何匹配或者说没有什么关联。

一个feature作用于图片产生一张feature map，对这张图来说，用的是3个feature，因此最终产生3个 feature map。

preview

padding

padding，即边缘填充，能够避免边缘信息的丢失，可以分为四类：零填充，常数填充，镜像填充，重复填充。

image-20210305164802953
import torch
import numpy as np

inputs = torch.Tensor([
    3,4,6,5,7,
    2,4,6,8,2,
    1,6,7,8,4,
    9,7,4,6,2,
    3,7,5,4,1])
inputs = inputs.view(1,1,5,5)

conv_layer = torch.nn.Conv2d(1,1,kernel_size=3,padding=1,bias=False)

kernel = torch.Tensor(list(range(1,10))).view(1,1,3,3)
conv_layer.weight.data = kernel.data

outputs = conv_layer(inputs)
print(outputs)

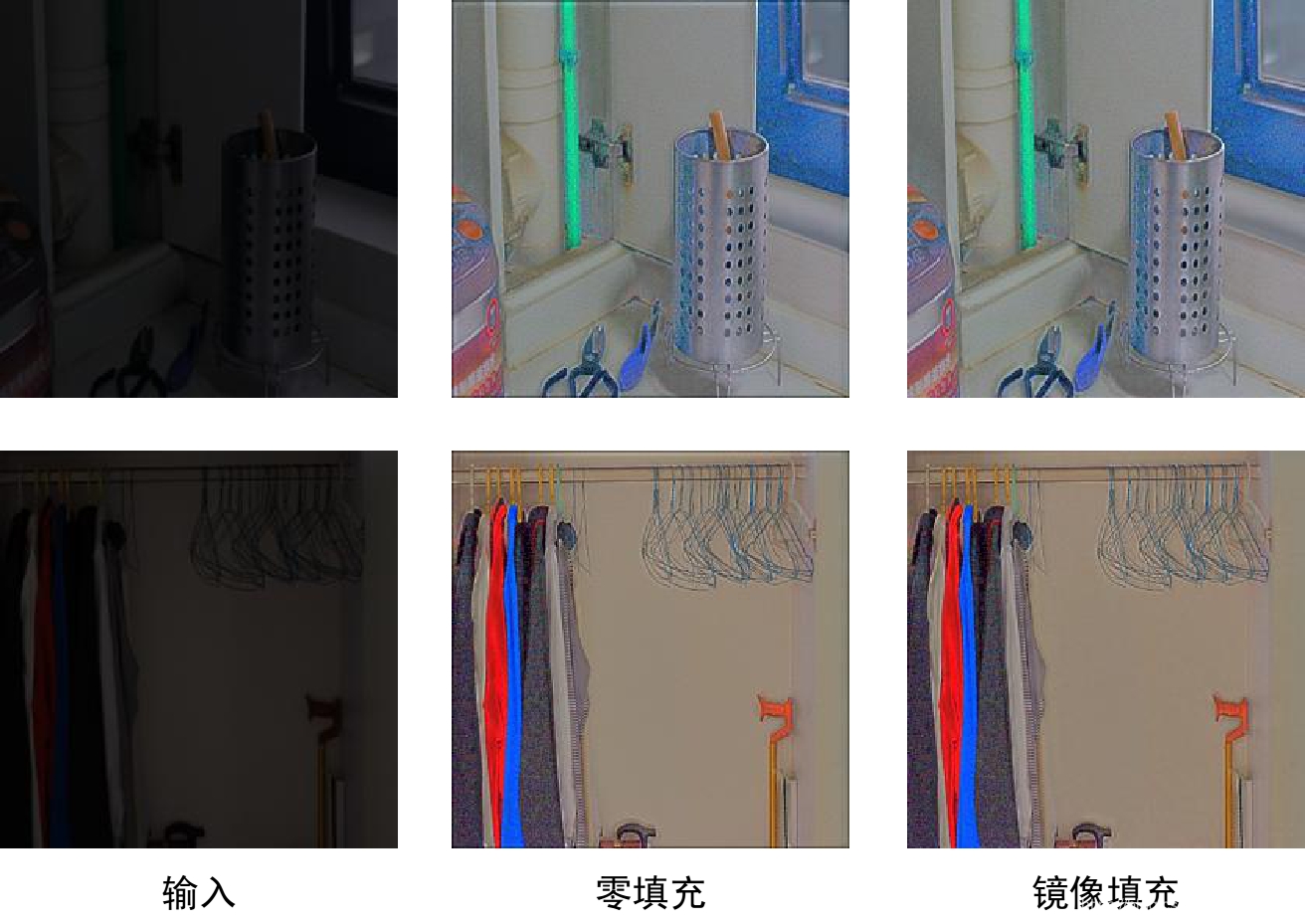

以低光照增强任务为例，最终对比效果如下图。零填充会产生边缘伪影，而镜像填充很好地缓解了这一效应。


步长

也就是窗口移动的步福，比如设置步长（stride）为2：

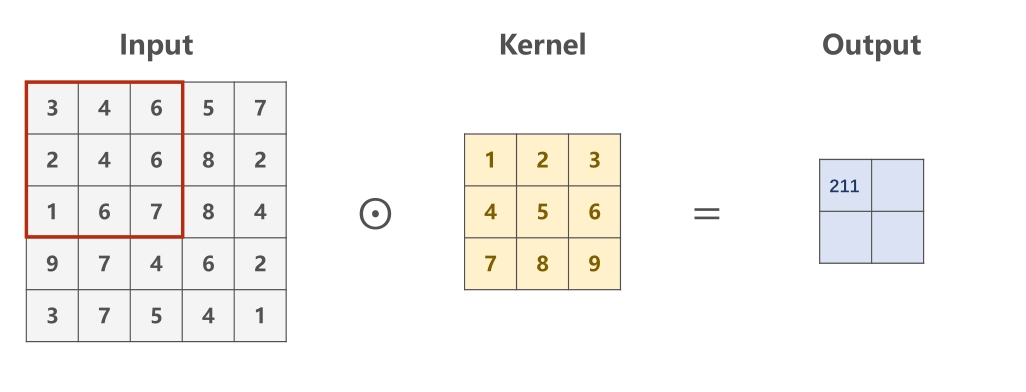

image-20210305170448674
image-20210305170455973
image-20210305170545745
import torch
import numpy as np

inputs = torch.Tensor([
    3,4,6,5,7,
    2,4,6,8,2,
    1,6,7,8,4,
    9,7,4,6,2,
    3,7,5,4,1])
inputs = inputs.view(1,1,5,5)

conv_layer = torch.nn.Conv2d(1,1,kernel_size=3,
					padding=0,stride=2,bias=False)

kernel = torch.Tensor(list(range(1,10))).view(1,1,3,3)
conv_layer.weight.data = kernel.data

outputs = conv_layer(inputs)
print(outputs)

池化

两种池化：最大池化和平均池化。

池化（pooling）目的：为了缓解卷积层对位置的过度敏感性，或者降维，以降低计算量，并在训练初期提供一些平移不变性。

同卷积层一样，池化层每次对输入数据的一个固定形状窗口（又称池化窗口）中的元素计算输出。不同于卷积层里计算输入和核的互相关性，池化层直接计算池化窗口内元素的最大值或者平均值。该运算也分别叫做最大池化或平均池化。在二维最大池化中，池化窗口从输入数组的最左上方开始，按从左往右、从上往下的顺序，依次在输入数组上滑动。当池化窗口滑动到某一位置时，窗口中的输入子数组的最大值即输出数组中相应位置的元素。


池化窗口形状为22×2的最大池化，阴影部分为第一个输出元素及其计算所使用的输入元素。输出数组的高和宽分别为2，其中的4个元素由取最大值运算$\text{max}$得出：

max(0,1,3,4)=4,max(1,2,4,5)=5,max(3,4,6,7)=7,max(4,5,7,8)=8.max(0,1,3,4)=4,\\ max(1,2,4,5)=5,\\ max(3,4,6,7)=7,\\ max(4,5,7,8)=8.\\

二维平均池化的工作原理与二维最大池化类似，但将最大运算符替换成平均运算符。池化窗口形状为$p×q$的池化层称为$p×q$池化层，其中的池化运算叫作$p×q$池化。

def pool2d(X,pool_size,mode="max"):
    X = X.float()
    p_h,p_w = pool_size
    Y = torch.zeros(X.shape[0]-p_h+1,X.shape[1]-p_w+1)
    for i in range(Y.shape[0]):
        for j in range(Y.shape[1]):
            if mode == "max":
                Y[i,j] = X[i:i+p_h,j:j+p_w].max()
            elif mode == "avg":
                Y[i,j] = X[i:i+p_h,j:j+p_w].mean()
    return Y

X = torch.tensor([[0, 1, 2], [3, 4, 5], [6, 7, 8]])
pool2d(X, (2, 2))
image-20210228165654724

或者

X = torch.tensor([[0, 1, 2], [3, 4, 5], [6, 7, 8]])
X = X.view((1, 1, X.shape[0], -1)).float()
# padding，stride并分别指定高和宽上的填充和步幅
pool2d = torch.nn.MaxPool2d(2, padding=0, stride=1)
pool2d(X)
